機床導軌淬火專用設備適用范圍：
V型導軌、槽型導軌等各種類型的導軌面淬火；
機床主軸 ，齒輪
，床身表面淬火
；
加工中心工作臺表面淬火。
機床導軌淬火專用設備優勢說明
1 、
導軌淬火硬度HRC45-52(根據材質不同有所不同),硬度均勻 ，淬硬層適中一般為
1.5-3mm。
2 、導軌淬火變形量小于
0.06mm。
3、加熱速度在200-400mm/min。
4、淬火感應器要求做工精細，若導軌面過寬
，感應器做成單邊淬，若導軌面窄
，可雙邊一次淬火
。
5、淬火設備可根據淬火工藝要求來調節設備功率和工作頻率
導軌淬火感應加熱電源部分技術參數
|
型 號
|
DSGP-120
|
|
輸入電壓
|
三相380V/50Hz
|
|
工作電壓
|
342V～430V
|
|
最大電流
|
210A
|
|
頻 率
|
設備工作頻率自動適應15～35KHz
|
|
負載持續率
|
100%
|
|
冷卻水壓
|
≥0.3MPa≥6L/min
|
|
控制方式
|
采用IGBT晶體管逆變控制
|
、
移動工裝及冷卻部分配置及說明
|
名稱
|

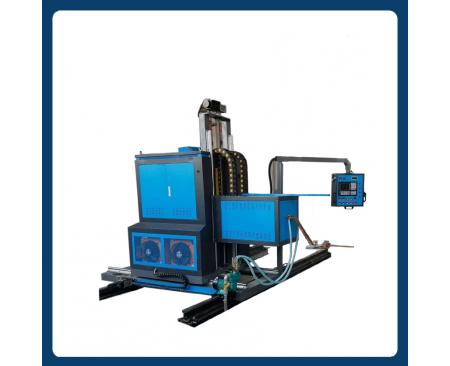

數控自行式機床導軌淬火一體機
|
|
輸入電源
|
三相四線
|
|
控制方式
|
數字編程控制+手動快速操作控制
|
|
傳動部分
|
X軸步進電機+精密齒條+鋼軌
Y軸步進電機+滾珠絲杠+圓柱導軌
Z軸步進電機+滾珠絲杠+圓柱導軌
|
|
行程范圍
|
X軸-3000mm
Y軸-1100mm 行程為標準配置，
Z軸-1000mm 如有特殊要求可按產品工件尺寸加長
|
